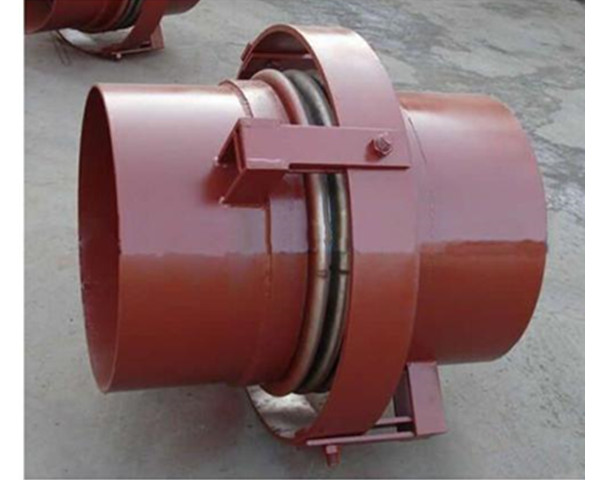

万向铰链波纹补偿器也称为万向铰链波纹伸缩节、万向铰链波纹膨胀节，是由两个或三个补偿器配套使用（单个使用铰链补偿器没有补偿能力），可以补偿管线任意平面内的角位移，铰链波纹补偿器广泛适用于化工、石油、热电、冶金，城市集中供热采暖等管网中，地沟和高空架设的管道。同时，便于管路设计，便于安装施工。

_

型号：本厂生产万向铰链不锈钢波纹伸缩节DN100-DN6000，

压力级别0.1MPa-2.5MPa

波纹伸缩节连接方式：①法兰连接式②接管连接式

产品横向补偿量：±2-±9

_

万向铰链波纹补偿器可以吸收三维方向的变形量，也可吸收任意方向的位移，主要用于电厂锅炉送粉管道，吸收锅炉炉膛向下热膨胀和炉膛的横向膨胀及送粉管道的热位移。本补偿器一般装设在燃烧器入口的水平或垂直送粉管道上。规格系列DN100~DN6000，系列外的规格，可向我厂另行订货。

_

万向铰链波纹补偿器性能参数

1、使用压力（p):≤0.1MPa(设计爆破压力≥0.35MPa);

2、使用温度（t):.0~350℃

3、波纹管结构：奥氏体不锈钢板双层结构，内层0Cr17Ni14MO2,外层0Cr18Ni9(GB3280)

_

万向铰链波纹补偿器同时吸收轴向位移X、横向位移Y.应满足X≤XO,Y≤YO.参数表中所列的轴向补偿量主要为压缩位移。疲劳寿命≥1000次。
