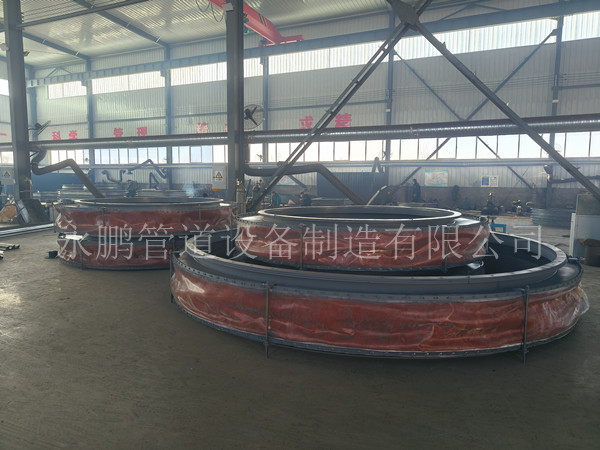

　　非金属补偿器主要为纤维织物、橡胶、等耐 高温材料。能补偿风机、风管运行的震动及管道变形。特别适用于电厂热风管道及烟尘管道。非金属补偿器中的纤维织物、保温棉体本身具有吸声、隔振的功能，能有效的减少锅炉、风机等系统的噪声和振动。结构简单、体轻，维修方便。

　　非金属补偿器包括左框架和右框架以及圈带，左框架的右端和所述右框架的左端均设有向外的凸缘，圈带的两端通过压紧装置分别连接在凸缘上；左框架内设有阶梯状的导流筒，其大端连接在左框架上，小端置于左、右框架之间；右框架内设有一个内衬筒，其一端连接在右框架端部，另一端置于左、右框架之间；导流筒小端的直径小于所述内衬筒的直径，并使其部伸入到该内衬筒内。



该非金属补偿器设计正确，结构简单，使用方便，可在不增加外形尺寸的前提下，确定足够的径向位移量。同时，该非金属膨胀节在使用中的自然向下偏移，恰好可以封堵缝隙，防止灰尘的进入，延长设备的使用寿命。

　　高温非金属补偿器包括法兰、非金属蒙皮，法兰固定连接在翻边蒙皮的两端，构成补偿结构；法兰内端面设有止口，翻边蒙皮两端外翻，形成径向法兰边，嵌入法兰内端面止口内；法兰内端面设有环板，环板通过螺钉固定连接在法兰内端面上，并将翻边蒙皮径向法兰边固定连接在法兰内端面止口内；进一步改进在于：环板与法兰内端面之间间隙内填充密封胶，形成止口周边密封结构；

翻边蒙皮为多层复合结构；钢丝网为单层或多层金属丝网。该非金属补偿器能使法兰与翻边蒙皮两端稳定连接。
